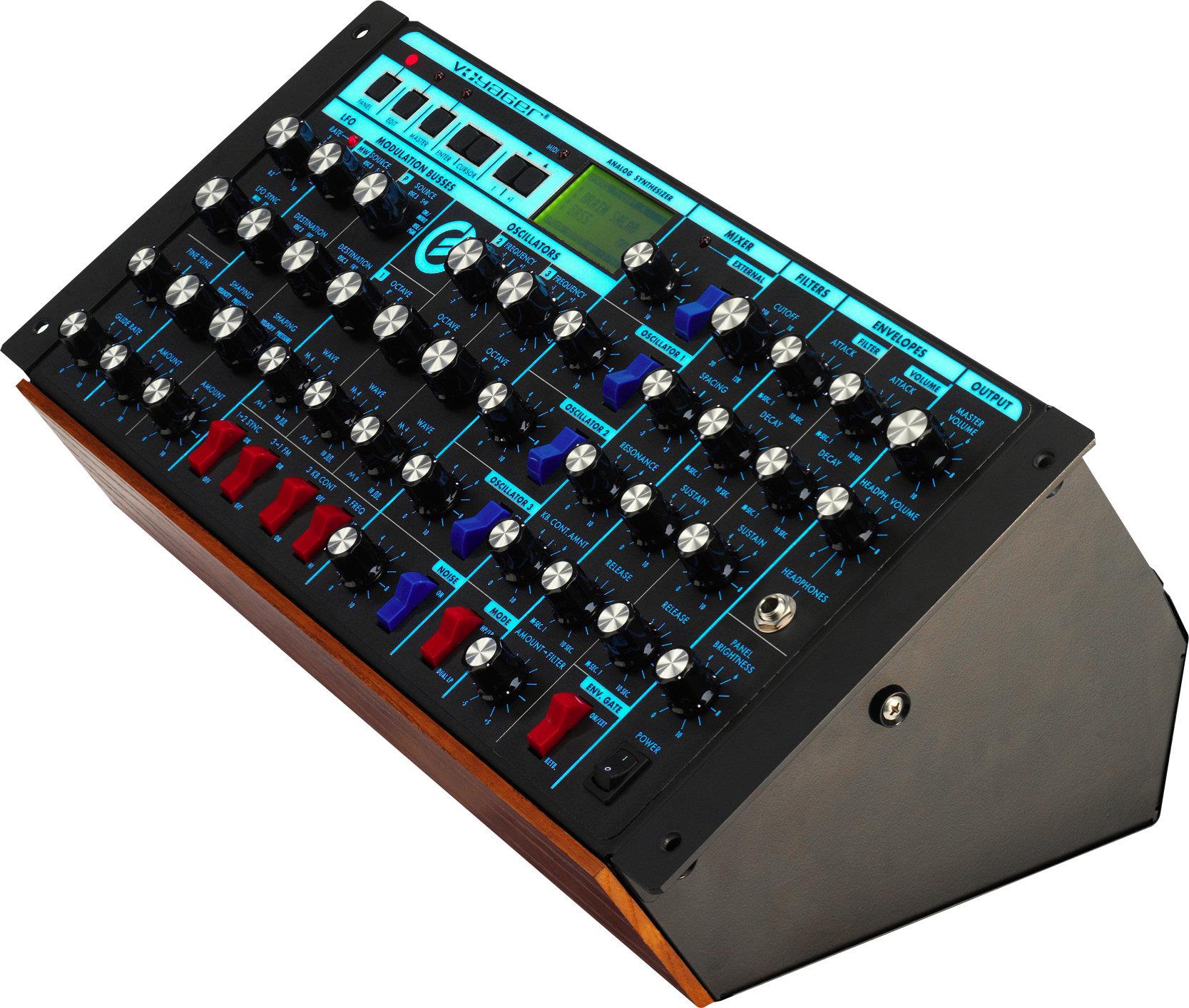

Moog Minimoog Voyager Rack Mount Edition

Аналоговый синтезатор MOOG Minimoog Voyager Rack Mount Edition, рэковый вариант стандартного размера 19" высотой в пять юнитов, предназначен для использования в стойке или как настольный вариант. Он имеет все функции синтеза легендарного Minimoog Model D, производимого компанией Moog Music Inc. с 1970 по 1982 годы. Кроме того, Voyager Rack Mount Edition имеет ряд особенностей, например, подсветку панели с регулятором яркости, переключаемый режим вывода: ползунок на задней панели, выбирает-2dBm несбаланс. плавающие выходы, или +4 дБм, 600 Ом электронно-баланс. выходы для профессиональных приложений, а так же новый Accessory Port для входов CV/Gate.

Minimoog Voyager Rack Mount Edition полностью управляется посредcтвом MIDI. Все настройки на передней панели передаются и принимаются в виде MIDI-сообщений.

Обновлены программные и аппаратные средства дают исполнителю 7 банков из 128 пресетов и следующие возможности:

Внешняя ручка микшера (справа от дисплея) выполняет двойную функцию, которая позволяет быстро изменять пресеты

MIDI улучшения:

• Позволяет отправлять сообщения в 7, или 14-битном разрешении от колеса модуляции Mod Wheel

• По желанию уменьшает количество MIDI данных, передаваемых от сенсорной поверхностью.

(Эти изменения позволяют Voyager работать лучше со старым MIDI-оборудованием.)

Добавлены функции восстановления изначальных настроек, возможность использовать до 16 синтезаторов в полифоническом режиме, некоторые другие функции.

При использовании в качестве настольного блока, есть возможность приобрести дополнительные деревянные панели, закрывающие монтажные крепления, так называемые "уши", это создаст необходимый антураж оригинальных винтажных минимугов.

В сигнале совмещается звук, генерируемый 3-мя широкодиапазонными осцилляторами высокой стабильности, управляемыми напряжением (VCO), одним генератором шума и сигнал от внешнего источника. Звук модулируется двумя генераторами огибающих (ADSR) и одним многоволновым генератором низкой частоты (LFO).

Микшерный модуль:

5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами. Расположенными слева ручками настраивается уровень соответствующего канала Расположенными справа переключателями соответствующий канал выключается полностью

• 5 входов для объединения внешних источников звука до фильтрации.

• 5 регуляторов позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудио сигналов

• 5 входных переключателей для быстрого переключения отдельных звуковых сигналов

• Внешний индикатор уровня позволяет игроку установить надлежащий внешний уровня звукового сигнала.

• Канал EXTERNAL относится к внешнему звуковому источнику

Модуль осциляторов:

• Три широкополосных стабильных VCO (Voltage Controlled Oscillators) с переменной формой волны

• 2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов

• 3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав

• 3 селектора WAVE плавно настраивают форму волны каждого из осцилляторов в порядке: Треугольная — Пилообразная — Прямоугольная :(широкая) — Прямоугольная (узкая)

• переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов

• переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3

• переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте

• 3 FREQ переключатель снижает частоту генератора № 3 до суб-звукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций.

Модуль фильтров:

• Режим Dual Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот.

  • Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга , по одному на выходной канал.

  • Highpass-Lowpass режим состоит из фильтров Муга как пропускающий фильтр низких частот последовательно с пропускающим фильтром высоких частот

• CUTOFF - контроль вырезания заданных частот обоих фильтров на всем звуковом диапазоне (настраивается исходная частота среза обоих фильтров )

• регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне, более + / -3 октавы

• регулятор RESONANCE устанавливает уровень резонанса обоих фильтров, от нуля (чистый отклик) до пика самовозбуждения

• регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши

• переключатель Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами

Модуль огибающих:

Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.

• генерирует два широкодиапазонных ADSR фильтра Муга

• по 2 регулятора ATTACK, DECAY, Sustain, Release (по одному для фильтра и усилителя)

• Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)

• Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)

• Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)

• Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)

• Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр в диапазоне от Full negative (обратного формирования) до Full positive (прямого формирования)

• Переключатель ENVELOPE GATE определяет будут ли огибающие управляться с клавиатуры или с внешнего источника

Модуль LFO (Low Frequency Oscillator):

Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато. Низкочастотный генератор генерирует треугольные, квадратные, Sample & Hold, сглаженные Sample & Hold формы волн, для использования в качестве модулирующих сигналов

• Переключателем SYNC выбирается источник синхронизации: клавиатура, внешний генератор огибающей, внешний Gate источник, отсутствие всякой синхронизации

• Регулятор RATE позволяет настроить LFO в диапазоне 0,2 Гц (один цикл каждые пять секунд) до 50 Гц (в пятьдесят раз секунду)

• Селектор WAVE LFO выбирает формы волн: треугольник, квадрат или Sample& Hold (ступенчатый или сглаженный) для использования с Mod Busses

• Светодиодный индикатор RATE обеспечивает визуальную информацию о скорости LFO.

Модуль Modulation Busses:

С данной панели устанавливаются такие параметры, как: Исходный блок, блок назначения и формирующие сигналы для колеса модуляции и шины внешней педали

• Выбор источников, направлений и форм сигналов для двух блоков модуляции

• два селектора (SOURCE) выбирает источник модуляции: LFO, генератор 1, генератор 2, генератор 3 , шум или внешний вход модуляции (mod 2)

• два селектора (DESTINATION) выбирают блок, на который будет посылаться модуляция: питч, генератор 2, 3, обрезной фильтр, генератор волновых форм, или LFO Rate

• Переключателями SHAPING выбирается послекасание клавиатуры, огибающая фильтра или сила нажатия, как формирующий сигнал

• два селектора (CONTROLLER) назначают в качестве основного контроллера: колесо модуляции, регуляторы Mod1, чувствительность, силу нажатия, регуляторы модуля огибающих .

• две ручки AMOUNT устанавливают общую глубину модуляции для своего блока Modulation Busses.

Модуль выходного каскада:

• Ручкой MASTER VOLUME устанавливается общий выходной уровень громкости

• Ручкой HEADPHONE VOLUME устанавливается уровень громкости выхода для наушников

• Гнездо HEADPHONES: Предназначено для разъема 1/4" TRS (стандартные наушники) Модуль скольжения и подстройки

• Ручкой GLIDE меняется скорость скольжения тона (портаменто) от ранее нажатой ноты до позднее нажатой при игре легато

• Ручкой FINE TUNE настраивается общий строй инструмента

Программные возможности:

• Сохранение и восстановление состояния передней панели:

  • За исключением точной подстройки, состояние всех органов управления может быть сохранено в энергонезависимой памяти.

  • Всего может быть сохранено 7 банков из 128 пресетов

• Передача и прием клавиатурных данных по MIDI:

  • Полифонические сообщения канала: Note-On и Note-Off с Velocity могут быть переданы по MIDI.

  • Инструмент воспринимает MIDI сообщения Note-On и Note-Off (Динамика 0-127) монофонически с устанавливаемым пользователем приоритетом ноты.

  • Элементы управления управляются по MIDI Control Change.

• Загрузка и дамп банков тембров по MIDI: Банки пэтчей, а также, единичные программы, могут быть переданы и приняты по MIDI SysEx.

• Обновление операционной системы по MIDI: ОС инструмента может быть обновлена с MIDI SysEx файлы (*.syx), которые всегда можно на официальном веб сайте Moog Music Inc. в разделе Support Docs and Software

• Особенности панели MODE:

  • режим сравнения Compare

  • Quick Mode (Предустановленные настройки меняется при помощи кнопкок + / -)

  • просмотр параметров Parameter Display (просмотр параметров сохраненных настроек и текущее значение параметров)

  • а также вкл / выкл заданных установок Мастер и громкости наушников.

Коммутация:

• Разъемы на задней панели AUDIO OUT RIGHT AND LEFT (MONO)

  • Переключатель позволяет выбрать-2dBm несбаланс. плавающие выходы, или +4 дБм, 600 Ом симметричные выходы.

• MIXER EXT IN

  • Любой источник иструментального, линейного или аудио сигнала комбинируется с осцилятором и генератором шума до фильтрации.

• MIX OUT / FILTER AUDIO IN

  • разъем TRS, который можно использовать для вставки эффекта между выходом с микшера и вводом Фильтра с помощью стандартного кабеля.

• ACCESSORY PORTS

  • ВХОДЫ стандартные разъемы DB-25 male

    • Control Voltages:
      * Громкость
      * PAN
      * Обрезной фильтр
      * Волновой генератор
      * Генератор PITCH
      * MOD2 (Внешний источник MOD)
      * Mod1 (Управляющая педаль/ глубина эффекта модуля MOD BUS)
      * Вход Sample and Hold
      * ENVELOPES RATE
      * LFO RATE
      * T.S. X
      * T.S. У
      * T.S. A

    • GATE:
      * LFO SYNC
      * ENVELOPES GATE
      * SAMPLE AND HOLD GATE
      * RELEASE
      * T.S. GATE

  • ВЫХОДЫ стандартный DB-25 female (VX-351 CV Expander может быть подключен к этому порту для вывода этих сигналов на его гнезда 1/4")

    • Клавиатура GATE

    • Клавиатура CV

    • Keyboard pressure CV

    • Keyboard velocity CV

    • X, Y, Z и CV выходов на основе T.S. входов

    • MOD 1 и MOD2

    • MOD и PITCH колеса

    • Выходы MOD BUS

    • Фильтр и громкость ENVELOPES

    • LFO треугольных и квадратных форм волны

    • Выход ступенчатых и сглаженных Sample and Hold

    • Шум

  • MIDI IN, THRU, OUT

  • разъем питания: 100-240 В. Универсальный источник питания позволяет Minimoog Voyager быть подключены в любой точке мира без адаптеров.

Технические характеристики:

• Монофонический аналоговый сценический синтезатор

• 3 аналоговых генератора на голос, плюс генератор шума. Формы волны: треугольная, пилообразная, квадратная, импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора так же возможна настройка +/- 7 полутона относительно первого. Возможна жесткая синхронизация генераторов, частотная модуляция.

• Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра), либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр.

• 2 генератора огибающих типа ADSR . По одному генератору для фильтра и усилителя.

• Аналоговый усилитель.

• Низкочастотный генератор LFO Формы волны: треугольная, квадратная, волна типа sample&hold и “сглаженная” sample&hold.

• 2 матрицы модуляции, 6х6. В качестве дополнительных источников контроля глубины модуляции: колесо modulation, velocity, pressure, генераторы огибающей.

• Питание напрямую от сети переменного тока 100-240В.

• Габариты: 483 x 184 x 222 мм, монтируется в стойку стандартного размера 19", высота 5U

• Вес: 6.8 кг.
