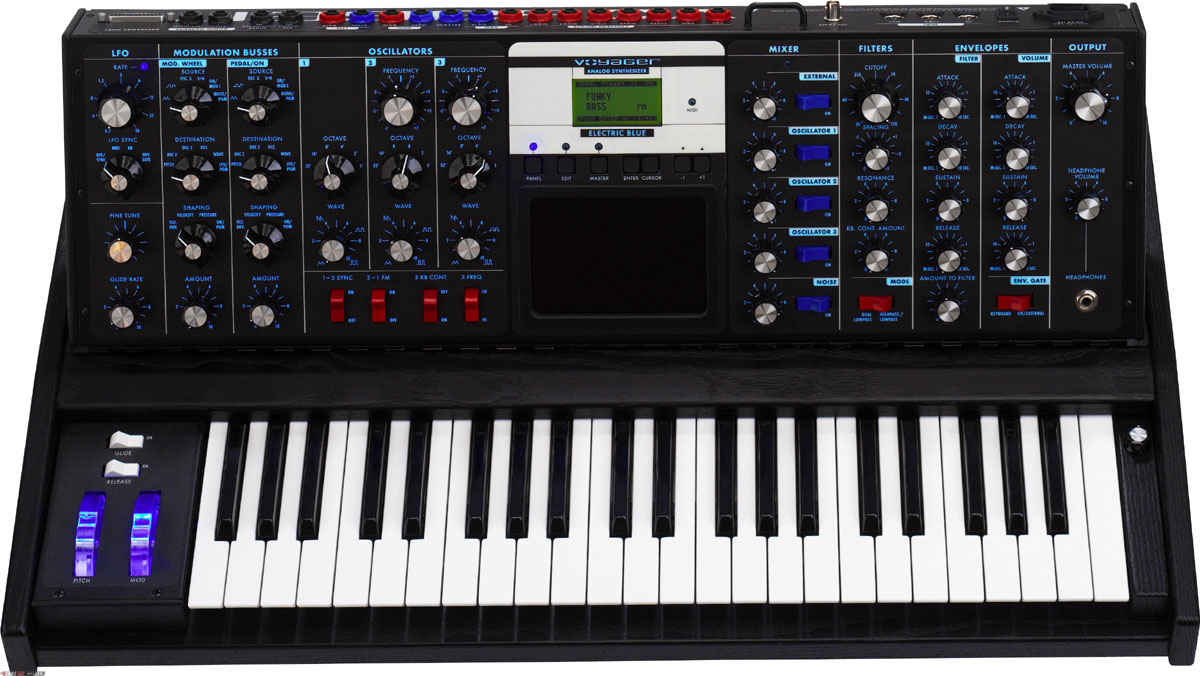

Moog Minimoog Voyager Electric Blue Edition

Аналоговый синтезатор MOOG Minimoog Voyager Electric Blue Edition имеет всю звуковую мощь и функциональность традиционного синтезатора Minimoog Model D, производимого компанией Moog Music Inc. с 1970 по 1982 годы. Кроме того, Minimoog Voyager имеет много новых особенностей, например, сенсорный дисплей, MIDI-интерфейс, обширные средства редактирования пэтчей, подсветку панели и множество новых интересных объектов панели управления. В сигнале совмещается звук, генерируемый 3-мя широкодиапазонными осцилляторами высокой стабильности, управляемыми напряжением (VCO), одним генератором шума и сигнал от внешнего источника. Звук модулируется двумя генераторами огибающих (ADSR) и одним многоволновым генератором низкой частоты (LFO).

Исполнительская часть состоит из 44-клавишной динамической клавиатуры с послекасанием, колесами высоты тона и модуляции, сенсорной панели и множества входов для контроллеров/педалей. Имеется стереовыход и вход для внешнего источника сигнала, который можно микшировать со звуком осцилляторов и обработать фильтром. Minimoog Voyager оснащен панелью управления с изменяемым углом наклона, относительно исполнителя, и корпусом из цельного дерева. Питание напрямую от сети переменного тока 100-240В.

Микшерный модуль:

5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами. Расположенными слева ручками настраивается уровень соответствующего канала Расположенными справа переключателями соответствующий канал выключается полностью

• 5 входов для объединения внешних источников звука до фильтрации.

• 5 регуляторов позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудио сигналов

• 5 входных переключателей для быстрого переключения отдельных звуковых сигналов

• Внешний индикатор уровня позволяет игроку установить надлежащий внешний уровня звукового сигнала.

• Канал EXTERNAL относится к внешнему звуковому источнику

Модуль осцилляторов:

• Три широкополосных стабильных VCO (Voltage Controlled Oscillators) с переменной формой волны

• 2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов

• 3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав

• 3 селектора WAVE плавно настраивают форму волны каждого из осцилляторов в порядке: Треугольная — Пилообразная — Прямоугольная :(широкая) — Прямоугольная (узкая)

• переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов

• переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3

• переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте

• 3 FREQ переключатель снижает частоту генератора № 3 до суб-звукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций.

Модуль фильтров:

• Режим Dual Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот.

  • Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга , по одному на выходной канал.

  • Highpass-Lowpass режим состоит из фильтров Муга как пропускающий фильтр низких частот последовательно с пропускающим фильтром высоких частот

• CUTOFF - контроль вырезания заданных частот обоих фильтров на всем звуковом диапазоне (настраивается исходная частота среза обоих фильтров )

• регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне, более + / -3 октавы

• регулятор RESONANCE устанавливает уровень резонанса обоих фильтров, от нуля (чистый отклик) до пика самовозбуждения

• регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши

• переключатель Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами

Модуль огибающих:

Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.

• генерирует два широкодиапазонных ADSR фильтра Муга

• по 2 регулятора ATTACK, DECAY, Sustain, Release (по одному для фильтра и усилителя)

• Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)

• Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)

• Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)

• Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)

• Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр в диапазоне от Full negative (обратного формирования) до Full positive (прямого формирования)

• Переключатель ENVELOPE GATE определяет будут ли огибающие управляться с клавиатуры или с внешнего источника

Модуль LFO (Low Frequency Oscillator):

Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато. Низкочастотный генератор генерирует треугольные, квадратные, Sample & Hold, сглаженные Sample & Hold формы волн, для использования в качестве модулирующих сигналов

• Переключателем SYNC выбирается источник синхронизации: клавиатура, внешний генератор огибающей, внешний Gate источник, отсутствие всякой синхронизации

• Регулятор RATE позволяет настроить LFO в диапазоне 0,2 Гц (один цикл каждые пять секунд) до 50 Гц (в пятьдесят раз секунду)

• Селектор WAVE LFO выбирает формы волн: треугольник, квадрат или Sample& Hold (ступенчатый или сглаженный) для использования с Mod Busses

• Светодиодный индикатор RATE обеспечивает визуальную информацию о скорости LFO.

Модуль Modulation Busses:

С данной панели устанавливаются такие параметры, как: Исходный блок, блок назначения и формирующие сигналы для колеса модуляции и шины внешней педали

• Выбор источников, направлений и форм сигналов для двух блоков модуляции

• два селектора (SOURCE) выбирает источник модуляции: LFO, генератор 1, генератор 2, генератор 3 , шум или внешний вход модуляции (mod 2)

• два селектора (DESTINATION) выбирают блок, на который будет посылаться модуляция: питч, генератор 2, 3, обрезной фильтр, генератор волновых форм, или LFO Rate

• Переключателями SHAPING выбирается послекасание клавиатуры, огибающая фильтра или сила нажатия, как формирующий сигнал

• два селектора (CONTROLLER) назначают в качестве основного контроллера: колесо модуляции, регуляторы Mod1, чувствительность, силу нажатия, регуляторы модуля огибающих .

• две ручки AMOUNT устанавливают общую глубину модуляции для своего блока Modulation Busses.

Модуль выходного каскада:

• Ручкой MASTER VOLUME устанавливается общий выходной уровень громкости

• Ручкой HEADPHONE VOLUME устанавливается уровень громкости выхода для наушников

• Гнездо HEADPHONES: Предназначено для разъема 1/4" TRS (стандартные наушники) Модуль скольжения и подстройки

• Ручкой GLIDE меняется скорость скольжения тона (портаменто) от ранее нажатой ноты до позднее нажатой при игре легато

• Ручкой FINE TUNE настраивается общий строй инструмента

Программные возможности:

• Сохранение и восстановление состояния передней панели:

  • За исключением точной подстройки, состояние всех органов управления может быть сохранено в энергонезависимой памяти.

  • Всего может быть сохранено до 128 патчей.

• Передача и прием клавиатурных данных по MIDI:

  • Полифонические сообщения канала: Note-On и Note-Off с Velocity могут быть переданы по MIDI. (номера нот — 53-96).

  • Инструмент воспринимает MIDI сообщения Note-On и Note-Off (Динамика 0-127) монофонически с устанавливаемым пользователем приоритетом ноты.

  • Элементы управления управляются по MIDI Control Change.

• Загрузка и дамп банков тембров по MIDI: Банки пэтчей, а также, единичные программы, могут быть переданы и приняты по MIDI SysEx.

• Обновление операционной системы по MIDI: ОС инструмента может быть обновлена с MIDI SysEx файлы (*.syx), которые всегда можно на официальном веб сайте Moog Music Inc. в разделе Support Docs and Software

Элементы исполнительского управления:

• 44-х клавишная клавиатура передает сигналы высоты тона, Gate, скорость нажатия (Velocity) и силу давления (Aftertouch) Колеса: Колесо высоты тона (Pitch bender) может изменять высоту тона в диапазоне +/- октава.

• Колесо модуляции (Mod wheel) управляет глубиной колебаний LFO.

• Переключателями GLIDE и RELEASE включаются/выключаются функции портаменто и фаза затухания огибающих.

• Сенсорная панель позволяет управлять разными параметрами с помощью перемещения и нажатия пальца исполнителя на экране

• Особенности панели MODE:

  • режим сравнения Compare

  • Quick Mode (Предустановленные настройки меняется при помощи кнопкок + / -)

  • просмотр параметров Parameter Display (просмотр параметров сохраненных настроек и текущее значение параметров)

  • а также вкл / выкл заданных установок Мастер и громкости наушников.


Коммутация:

• Входы для педалей/аналоговых контроллеров:

  • Volume, Pan, Filter cutoff, Waveform, Pitch

  • MOD2- внешний источник модуляций

  • MOD1 - Вход для педали модуляции

  • Sample & Hold, Envelopes rate, LFO rate Accessory

• Port - Порт для аксессуаров предназначен для посыла из инструмента сигналов CV и Gate. Порт выполнен на стандартном коннекторе DB-25 и задуман для подключения к CV расширению Moog VX-351

  • LFO SYNC - Сигнал от ножного переключателя или Gate сигнал поданный на этот вход, сбрасывает волну LFO к началу её цикла

  • Envelope Gate - поданный на этот вход Gate сигнал, запустит вновь огибающую.

  • Sample & Hold Gate - поданный на этот вход Gate сигнал, запустит вновь

  • Sample & Hold Release - Подключенный на этот вход ножной контроллер будет работать аналогично переключателю Release на клавиатурной панели.

• Mixer Ext In - Вход для внешнего звукового сигнала инструментального или линейного уровня

• Mix Out/Filter Audio In - Вывод фактически работает как разрыв (insert) между блоком микшера и блоком фильтров. При подключении 1/4" разъема TRS, звук с микшера выводится по одному сигнальному контакту и возвращается по другому, следуя после этого в блок фильтров.

• Left/Mono, Right - линейные выходы Phono 1/4" (небалансные.). При отсутствии разъема в гнезде Right, стереосигнал суммируется и подается в Left/Mono

• 12V Lamp: BNC-коннектор для подключения лампочки 12В DC на гибком держателе типа "гусиная шея".

Технические характеристики:

• Монофонический аналоговый сценический синтезатор

• 3-х октавная клавиатура (44 клавиши А) с чувствительностью к скорости нажатия (Velocity) и силе давления (Aftertouch)


• 3 аналоговых генератора на голос, плюс генератор шума. Формы волны: треугольная, пилообразная, квадратная, импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора так же возможна настройка +/- 7 полутона относительно первого. Возможна жесткая синхронизация генераторов, частотная модуляция.


• Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра), либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр.


• 2 генератора огибающих типа ADSR . По одному генератору для фильтра и усилителя.


• Аналоговый усилитель.


• Колеса высоты тона (+/- 5 полутонов) и модуляции (от 0 до 100%)


• Низкочастотный генератор. Формы волны: треугольная, квадратная, волна типа sample&hold и сглаженный sample&hold.


• 2 матрицы модуляции, 6х6. В качестве дополнительных источников контроля глубины модуляции: колесо modulation, velocity, pressure, генераторы огибающей.


• Питание напрямую от сети переменного тока 100-240В.


• Габариты синтезатора: Д х Ш х В = 775 х 457 х 76 мм (при вертикально установленной передней панели, высота составляет: 305 мм).


• Вес: 18,2 кг.


• Коммутация:

  • Стерео аудиовыход: 1/4


  • Стерео аудиовход: 1/4

  • Стерео выход External


  • Выход на наушники: 1/4 TRS на передней панели


  • Выход микшера/вход фильтра: 1/4


  • Входы CV/Gate: 14 входов, 2 выхода.

  • MIDI IN/OUT/THRU


  • Порт DB25 для подключения VX-351 CV Expander.
