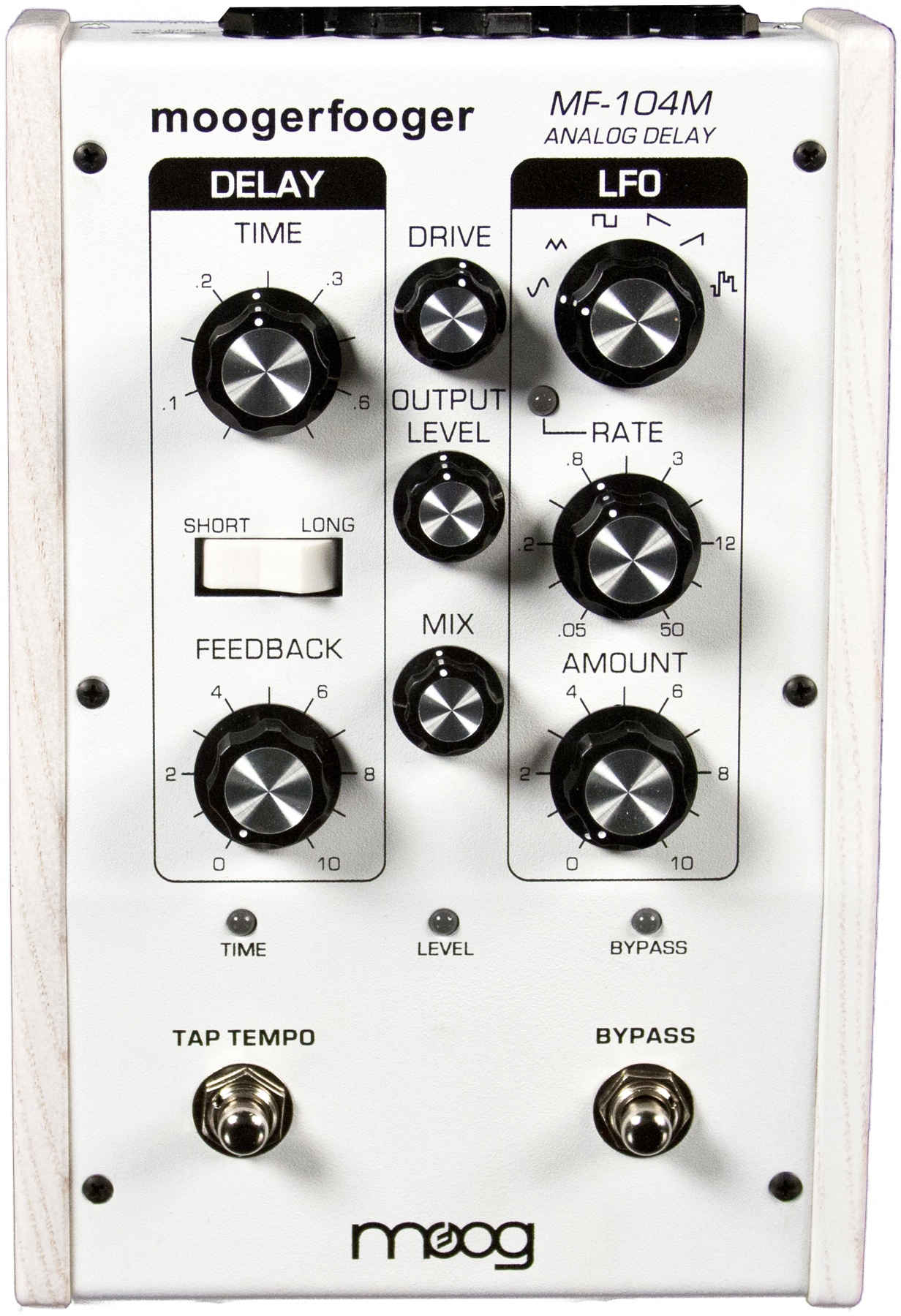

Moog MF-104M Analog Delay Wht

Аналоговый дилэй, контроль времени задержки: short 40-400 мс, long 80-800 мс, контроль обратной связи, контроль формы волны 6 форм LFO для модуляции задержки, контроль частоты LFO 0.05-50 Гц, контроль величины LFO модуляции времени задержки, белый

Снято с производства

Описание

Moog MF-104M Analog Delay Wht - Аналоговый дилэй, контроль времени задержки: short 40-400 мс, long 80-800 мс, контроль обратной связи, контроль формы волны 6 форм LFO для модуляции задержки, контроль частоты LFO 0.05-50 Гц, контроль величины LFO модуляции времени задержки, белый.

Технические характеристики:

Элементы передней панели:

DRIVE: от -7 дБ до +28 дБ входного усиления или ослабления сигнала
OUTPUT LEVEL: Уровень выходного сигнала используется для оптимизации общей громкости
MIX: Кроссфейдер управления, чтобы установить соотношение мокрый/ сухой сигнал
TIME: Диапазон регулирования 40 мс - 800 мс аналоговой задержки
SHORT / LONG RANGE: Выбор между короткой, яркой 40мс задержкой до 400 мс и длинной, темной задержкой 80 мс до 800 мс
FEEDBACK (обратная связь): сигнал с линейного выхода подается обратно на вход от полного отсутствия Обратной связи до бесконечности.
WAVESHAPE: Выбор 6 форм сигнала LFO для модуляции времени задержки
RATE: управляет скоростью LFO от 0,05 Гц до 50 Гц (Широкий диапазон доступных через CV и MIDI)
AMOUNT: Управление глубиной воздействия LFO модуляции на время задержки.

Индикаторы и органы управления:

ВРЕМЯ индикатор: горит красным, при управлении ручкой Time, и зеленый, при регулировке темпа при нажатом Tap Tempo.
LEVEL индикатор: двухцветный светодиод показывает наличие входного сигнала для оптимального уровня обработки.
Индикатор BYPASS: Активный эффект Bypass горит зеленым цветом. В активном режиме Spillover горит оранжевым цветом, неактиный эффект - красный
RATE индикатор: показывает настройки скорости и формы волн LFO . Красный светодиод, если частота устанавливается с передней панели, зеленый - установка Tap Tempo, и оранжевый, когда LFO синхронизируется с MIDI Clock.
TAP TEMPO: Tap Tempo в зависимости от назначения контролирует время задержки или задаёт частоту LFO, при удержании кнопки. Соответсвенно, будет гореть индикатор
TIME или мигать зеленым цветом, указывая назначение Tap Tempo.
SPILLOVER MODE: Нажмите и удерживайте кнопку Bypass задействовать режим SPILLOVER

Особенность задней панели:

AUDIO IN: 1/4 "TS сигнал линейного уровня
MIX OUT: 1/4 "TS с регулируемым уровнем выхода для инструментов или выход линейного уровня
DELAY OUT: 1/4 "TS выход. (только обработанный сигнал)
FEEDBACK, TIME, LFO RATE, MIX, LFO AMOUNT: 1/4 "TRS входы, которые принимают педали экспрессии Moog EP-2 (или эквивалент), или 0-5В постоянного тока для управления напряжением, (TS) или (TRS) 1/4 "разъемы.
FEEDBACK INSERT: 1/4 "TRS джек для вставки эффекта на обратную связь линии задержки. (линейный выход.)
MIDI IN: 5-контактный DIN входа для управления MF-104M через MIDI.
+9 VDC: стандартный блок питания 9-В 400мА, центр плюс (адаптер в комплекте)
